S-Serie

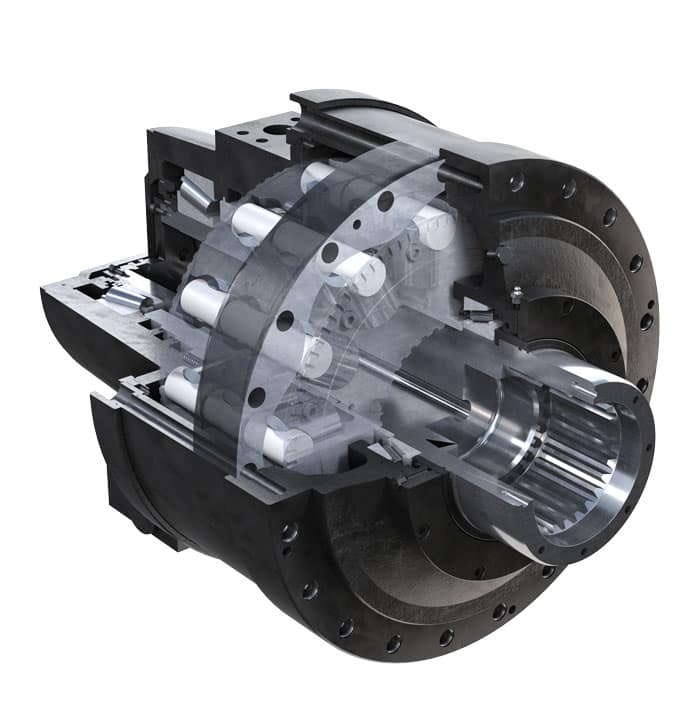

Hydraulikmotoren der S-Serie mit rotierender Welle sind mit maximal 500 kW die aktuell stärksten Black Bruin Motoren. Sie verfügen über eine robuste Kolbenkonstruktion und übertragen hydraulische Leistung effizient ohne Getriebe. Motoren der S-Serie sind verfügbar mit verschiedenen Hohl- oder Vollwellen. Hohe axiale und radiale Tragkraft machen einen Motor der S-Serie zu einer ausgezeichneten Wahl für Bohrgeräte, Förderbänder, Brecheranlagen und Winden.

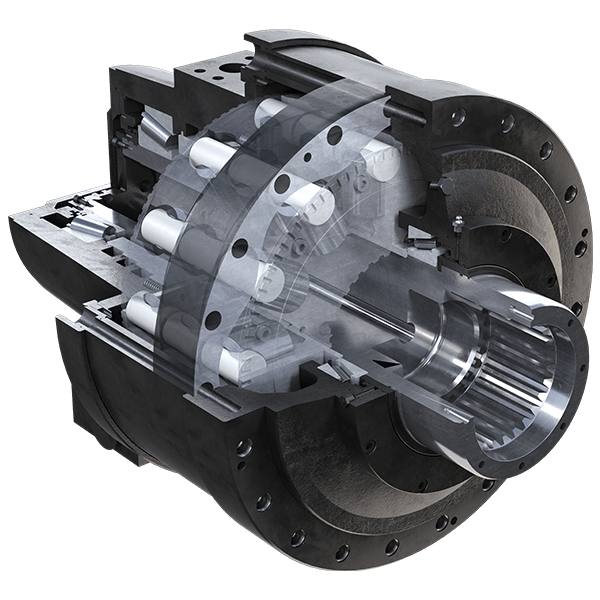

S-series hydraulic direct drive by Black Bruin.

Merkmale

  • Robuste und servicefreundliche Kolbenkonstruktion für dauerhafte starke Leistung
  •  Verschiedene Wellengeometrien
  •  2-Gang-Funktion, Umschalten während des Betriebes
  •  Schutz durch dreifache Dichtung
  •  Leistungsfähige Haltebremse bis zu 95 kNm
  • wartungsarm

Galerie

Motorgröße

Leistung

Schluckvolumen [ccm] 4400/6300
Max. Drehmoment [Nm] 31500/45100
Max. Leistung [kW] 175
Max. Drehzahl [rpm] 180
Max. Arbeitsdruck [bar] 450
Gewicht [kg] 430-448

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen

Wellentyp

Interne Verzahnungen DIN5480-N140

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

Leistung

Schluckvolumen [ccm] 8800/9900/11000/13200/15000
Max. Drehmoment [Nm] 63000/70900/78700/94500/107400
Max. Leistung [kW] 350
Max. Drehzahl [rpm] 130/115/103/86/75
Max. Arbeitsdruck [bar] 450
Gewicht [kg] 540-618

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen
2-Gang-Ventil andere Verhältnisse bei asymmetrischen Verdrängungen

Wellentyp

Interne Verzahnungen DIN5480-N140
Interne Verzahnungen DIN5480-N150

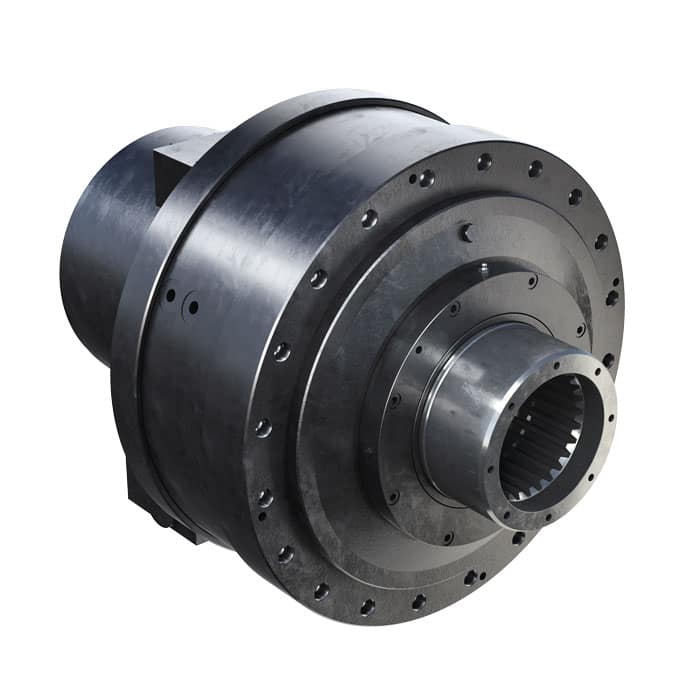

Interne Verzahungen, durch Welle DIN5480-N150

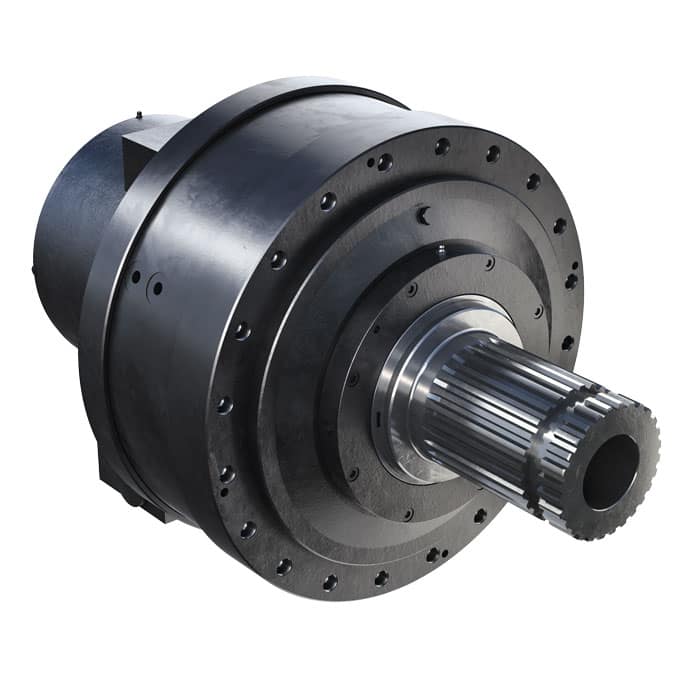

Externe Verzahungen, durch Welle DIN5480-W180

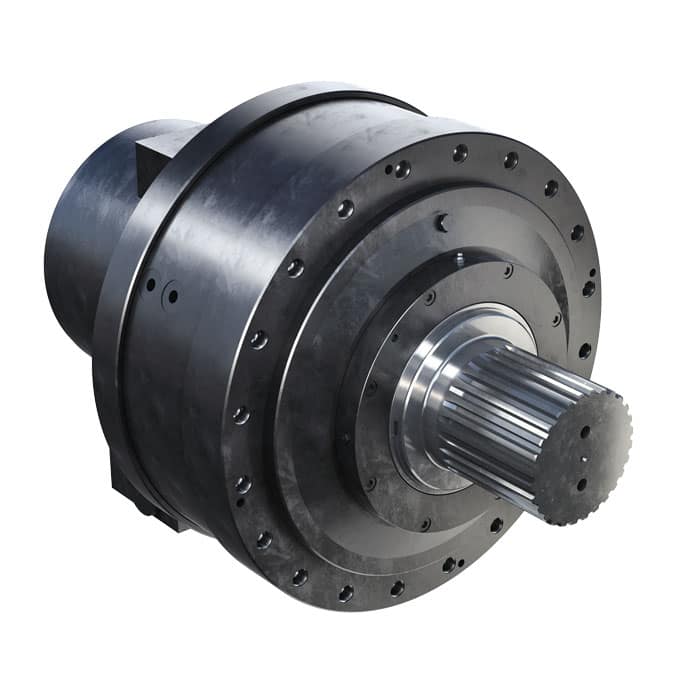

Externe Verzahungen, feste Welle DIN5480-W150

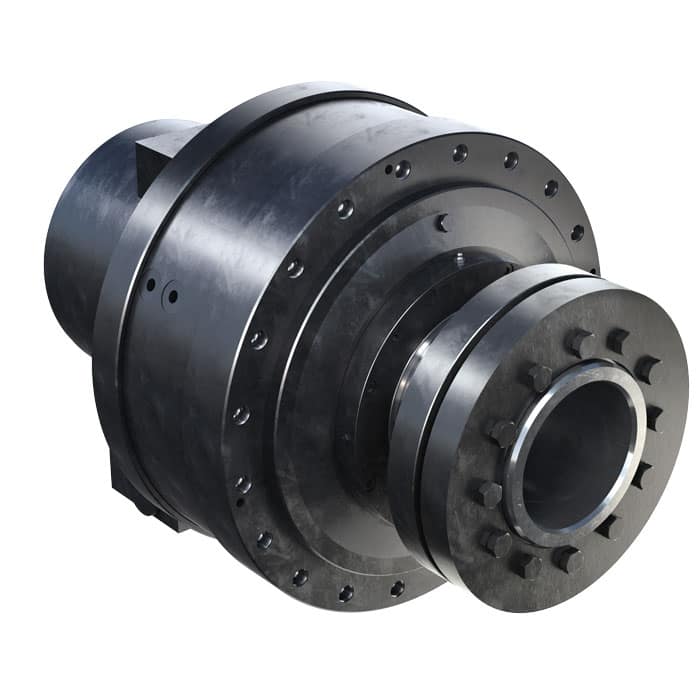

Wellen für Schrumpfscheibenverbindung D160

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500

Schrumpfscheiben

Schrumpfscheibe SDC09
Schrumpfscheibe SDC13

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

Leistung

Schluckvolumen [ccm] 13200/14850/15000/17600/18900/22500
Max. Drehmoment [Nm] 94500/106300/107400/12600/135300/136000
Max. Leistung [kW] 500
Max. Drehzahl [rpm] 86/75/75/64/60/50
Max. Arbeitsdruck [bar] 450/450/450/450/450/380
Gewicht [kg] 648-738

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen
2-Gang-Ventil andere Verhältnisse bei asymmetrischen Verdrängungen

Wellentyp

Interne Verzahnungen DIN5480-N150
Interne Verzahungen, durch Welle DIN5480-N150
Externe Verzahungen, durch Welle DIN5480-W180
Externe Verzahungen, feste Welle DIN5480-W150
Externe Verzahungen, feste Welle DIN5480-W180
Wellen für Schrumpfscheibenverbindung D160

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500

Schrumpfscheiben

Schrumpfscheibe SDC09
Schrumpfscheibe SDC13

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

Leistung

Schluckvolumen [ccm] 13200/14850/15000/17600/18900/22500
Max. Drehmoment [Nm] 94500/106300/107400/12600/135300/161100
Max. Leistung [kW] 500
Max. Drehzahl [rpm] 86/75/75/64/60/50
Max. Arbeitsdruck [bar] 450
Gewicht [kg] 648-738

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen
2-Gang-Ventil andere Verhältnisse bei asymmetrischen Verdrängungen

Wellentyp

Interne Verzahnungen DIN5480-N200
Wellen für Schrumpfscheibenverbindung D200

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500
Schrumpfscheibe SDC26

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

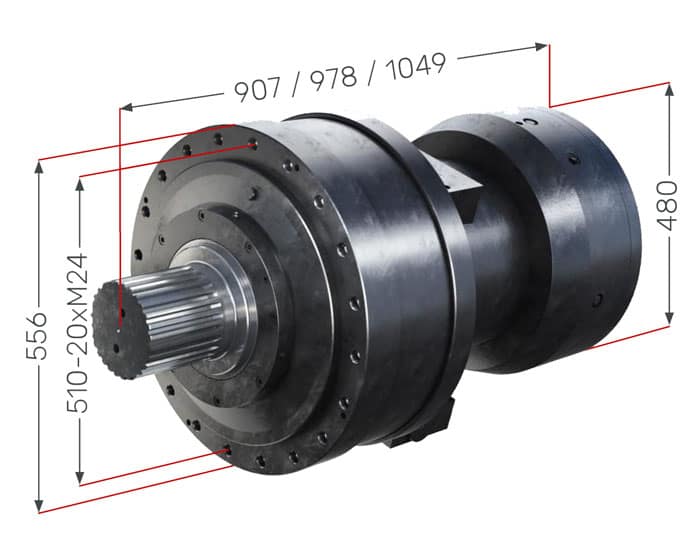

Leistung

Schluckvolumen [ccm] 4400/6300
Max. Drehmoment [Nm] 31500/45100
Max. Leistung [kW] 175
Max. Drehzahl [rpm] 180
Max. Arbeitsdruck [bar] 450
Gewicht [kg] 748-766
Bremsmoment [Nm] 55000

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen

Wellentyp

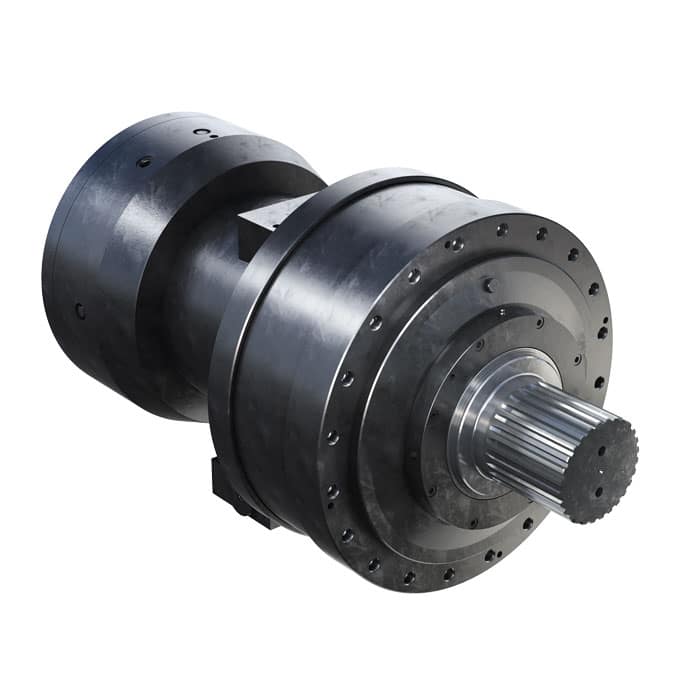

Externe Verzahungen, feste Welle DIN5480-W150

Bremstyp

Statisch Mehrscheiben-Nassbremse SAHR

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

Leistung

Schluckvolumen [ccm] 8800/9900/11000/13200/15000
Max. Drehmoment [Nm] 63000/70900/78700/94500/107400
Max. Leistung [kW] 350
Max. Drehzahl [rpm] 130/115/103/86/75
Max. Arbeitsdruck [bar] 450
Gewicht [kg] 850-868
Bremsmoment [Nm] 95000

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen
2-Gang-Ventil andere Verhältnisse bei asymmetrischen Verdrängungen

Wellentyp

Externe Verzahungen, feste Welle DIN5480-W150

Bremstyp

Statisch Mehrscheiben-Nassbremse SAHR

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

Leistung

Schluckvolumen [ccm] 13200/14850/15000/17600/18900/22500
Max. Drehmoment [Nm] 94500/106300/107400/12600/135300/136000
Max. Leistung [kW] 500
Max. Drehzahl [rpm] 86/75/75/64/60/50
Max. Arbeitsdruck [bar] 450/450/450/450/450/380
Gewicht [kg] 957-975
Bremsmoment [Nm] 95000

Optionen

Verdrängungsregelung

1-Gang 100% Schluckvolumen
2-Gang-Ventil 100 / 50% Schluckvolumen
2-Gang-Ventil andere Verhältnisse bei asymmetrischen Verdrängungen

Wellentyp

Externe Verzahungen, feste Welle DIN5480-W150

Bremstyp

Statisch Mehrscheiben-Nassbremse SAHR

Zubehör

Drehzahlsensor SPD100
Schock-/Nachsaugventil CPV500

Drehmomentstützen

Drehmomentstütze L800
Drehmomentstütze L1000

Broschüre

S-series brochure

pdf

Language EN DE ZH-CN

Produkthandbuch

S-series product manual

pdf

Language EN DE JA ZH-CN
